Nośnik i ładunek
Konstrukcja, wymiary i stan nośnika oraz masa i środek ciężkości ładunku.
Platforma AMR

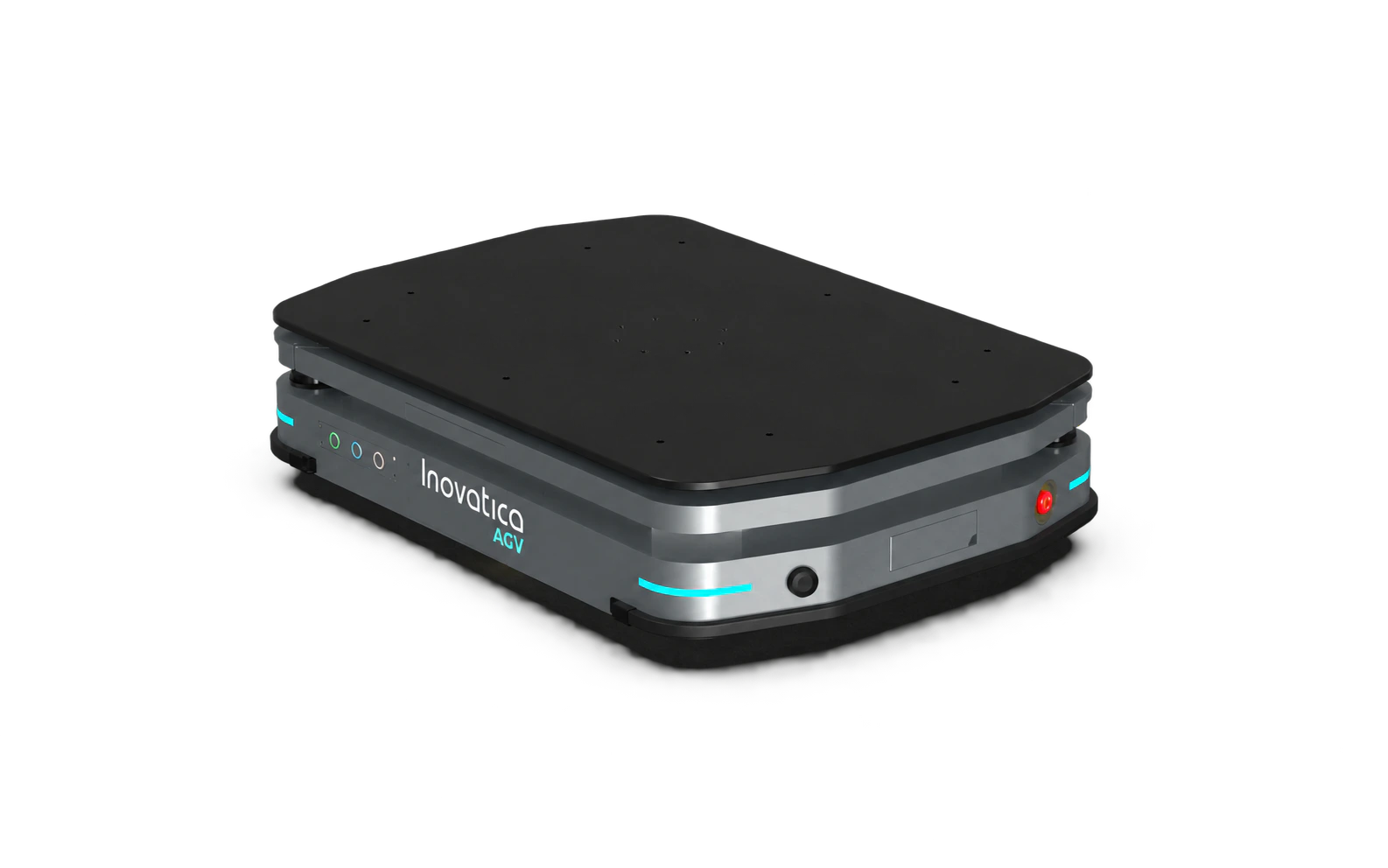

TU-10 — platforma AMR
1 / 6 TU-10 · model 3DPrzeciągnij, aby obrócić · przybliż gestem
Ładowanie modelu 3D… Dobór do procesu
Co sprawdzić przed wyborem?
Trasa i stanowiska
Szerokości przejazdów, geometria poboru i odkładania oraz ruch w hali.
Rytm i integracja
Liczba zleceń, okna ładowania i sposób wywoływania transportu.
Dane do doboru rozwiązania
Parametry techniczne TU-10
Ładunek i praca
| Nazwa produktu | Autonomiczny robot mobilny |
|---|---|
| Typ operacji | Autonomiczny |
| Typ nośnika | Platforma na wspornikach |
| Maksymalny udźwig | 500 / 1000 kg |
| Prześwit podwozia | 30,5 mm |
| Maksymalna wysokość podnoszenia | 60±1 mm |
| Prędkość jazdy | do 1,5 m/s |
| Funkcje podstawowe | Standard |
| Listwa zderzakowa | Standard |
| MD | Standard |
Wymiary i warunki w hali
| Waga (z baterią) | 265 kg |
|---|---|
| Wymiary robota mobilnego (dł. x szer. x wys.) | 1330 × 952 × 290,5 mm |
| Wymiary platformy (dł. x szer.) | 1300 × 920 mm |
| Minimalna szerokość alejki | 1092 mm |
| Zakres temperatury otoczenia | 0°C do 50°C |
| Zakres wilgotności otoczenia | 10% do 90%, ciśnienie normalne, brak kondensacji |
| Przejezdność (nachylenie / próg / szczelina) | Nie podano |
Nawigacja i bezpieczeństwo
| Typ nawigacji | Laser SLAM |
|---|---|
| Wysokość skanowania laserów nawigacyjnych | 185 mm |
| Średnica obrotu | 1457,4 mm |
| Dokładność pozycjonowania nawigacji | ±5 mm |
| Dokładność kąta nawigacji | ±1° |
| Liczba lidarów | 2x SICK |
| Wi-Fi roaming | Standard |
| Rozpoznawanie platform nośników | Standard |
| Rozpoznawanie palet na regałach | Standard |
| Nawigacja reflektorowa | Opcja |
| Przycisk awaryjny (E-stop) | Standard |
| Sygnalizacja dźwiękowa | Standard |
| Sygnalizacja świetlna | Standard |
| EMC / ESD | Standard |
| UN38.3 | Standard |
| RED | Standard |
Bateria i ładowanie
| Specyfikacja baterii | 48 V / 40 Ah (LiFePO4) |
|---|---|
| Czas pracy na baterii | do 7 h |
| Czas ładowania (10% do 80%) | ≤2 h |
| Metoda ładowania | Ręczna / Automatyczna |
| Obsługa ładowania automatycznego | Standard |
Konfiguracja i objaśnienia wymiarów
Prześwit nominalny: 30,5 mm; oznaczenie na rysunku jest zaokrąglone do 30 mm.
Przed wyborem TU-10
Ile kosztuje wdrożenie TU-10?
Budżet obejmuje pojazdy, integrację z procesem, oprogramowanie, przygotowanie infrastruktury i zakres wsparcia. Wycena wymaga informacji o nośniku, trasie i wydajności. Co wpływa na cenę AGV?
Jak sprawdzić dopasowanie do zakładu?
Zacznij od opisu transportu i danych nośnika. Wspólnie określimy wymagania stanowisk, trasy, bezpieczeństwa i integracji. Opisz proces
