Wózek do składowania

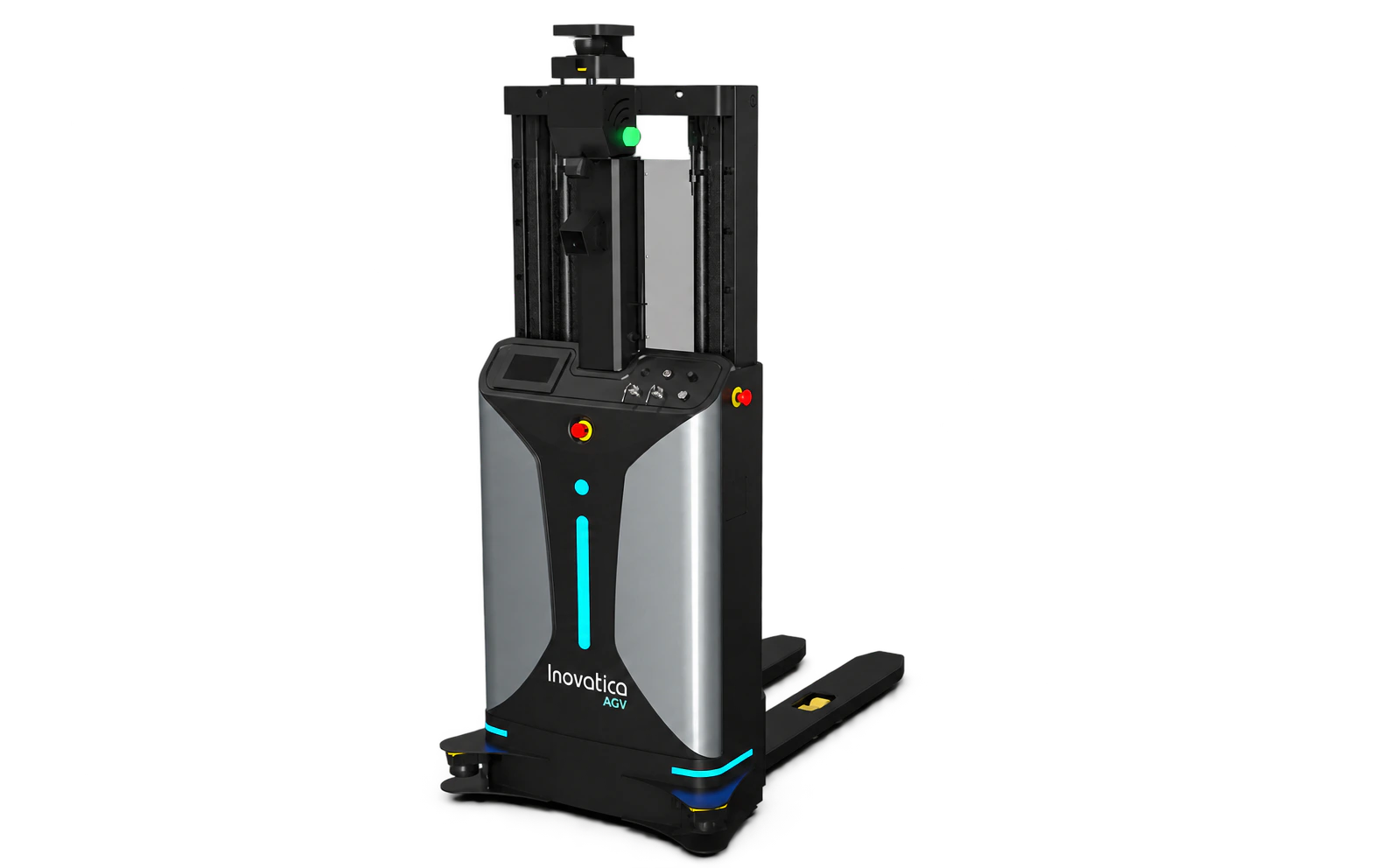

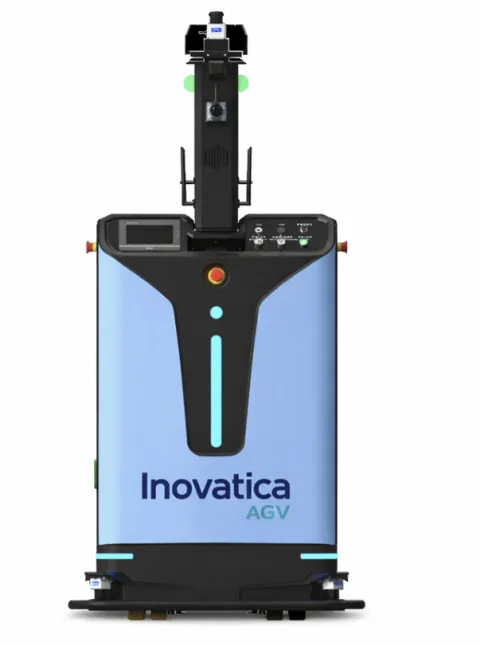

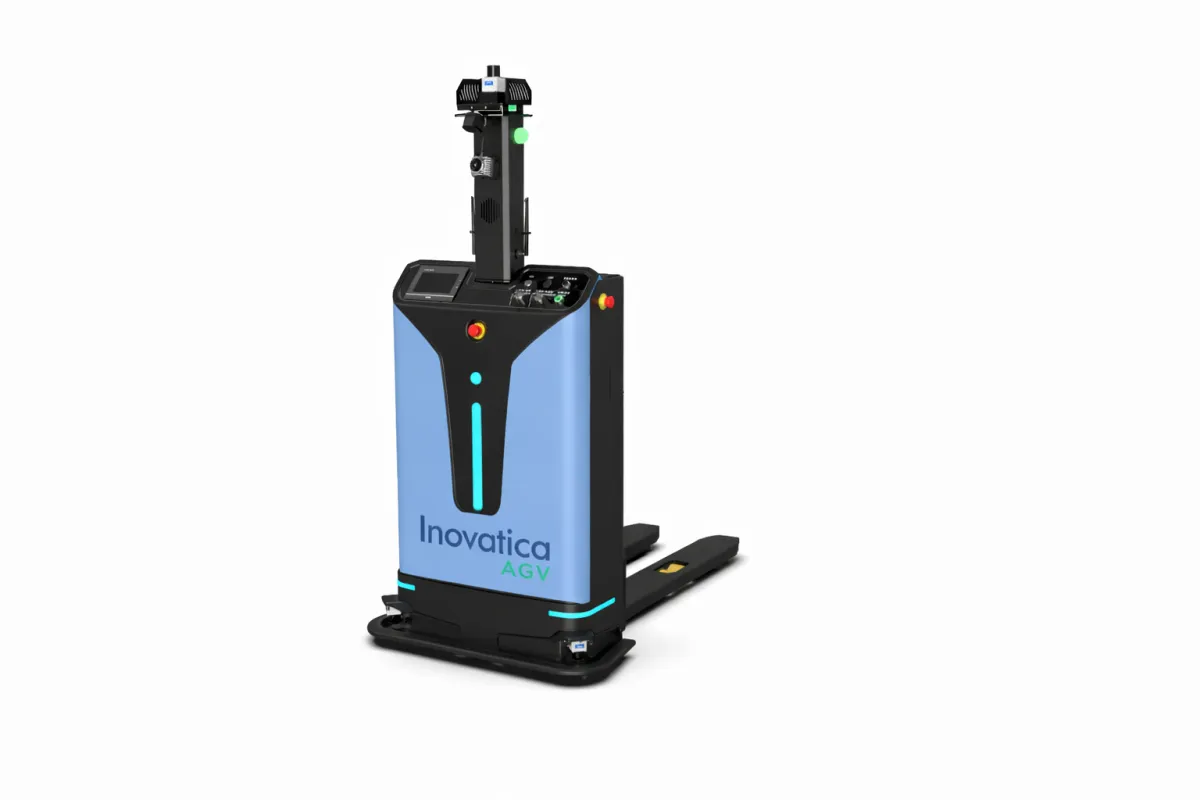

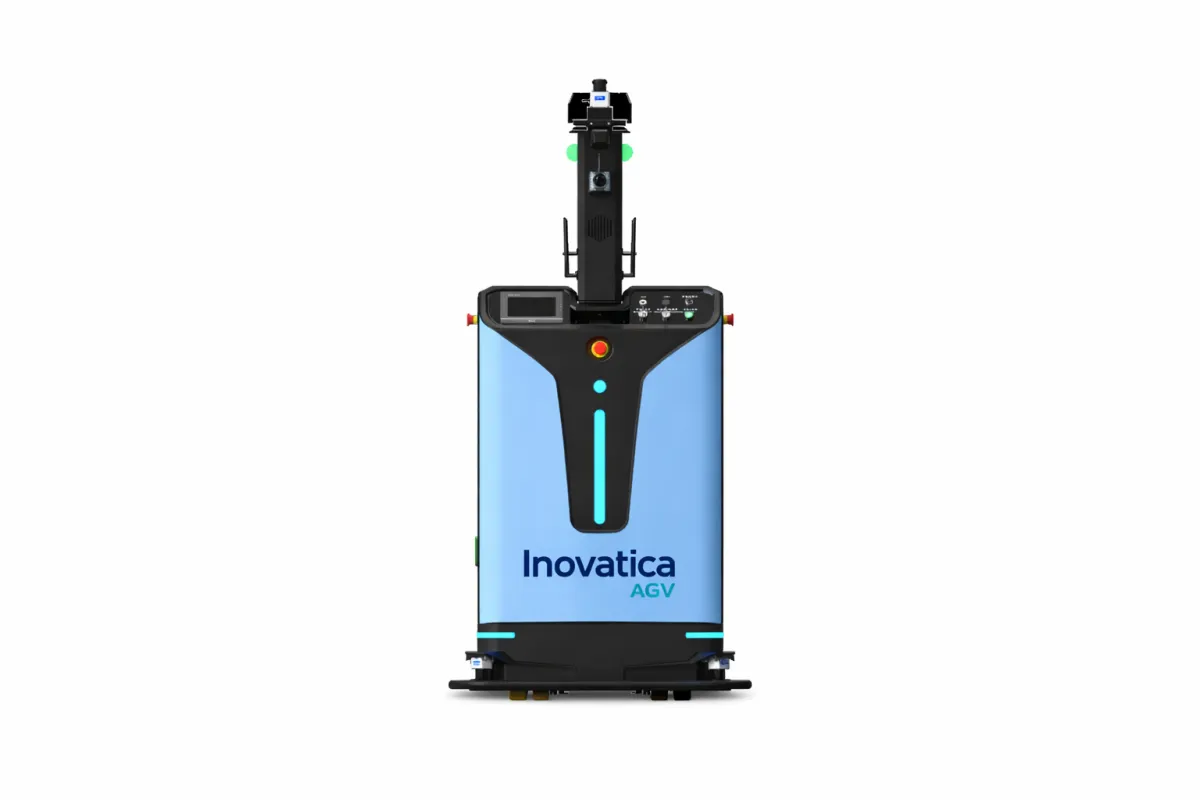

ST-1430 — wózek do składowania
1 / 7 ST-1430 · model 3DPrzeciągnij, aby obrócić · przybliż gestem
Ładowanie modelu 3D…

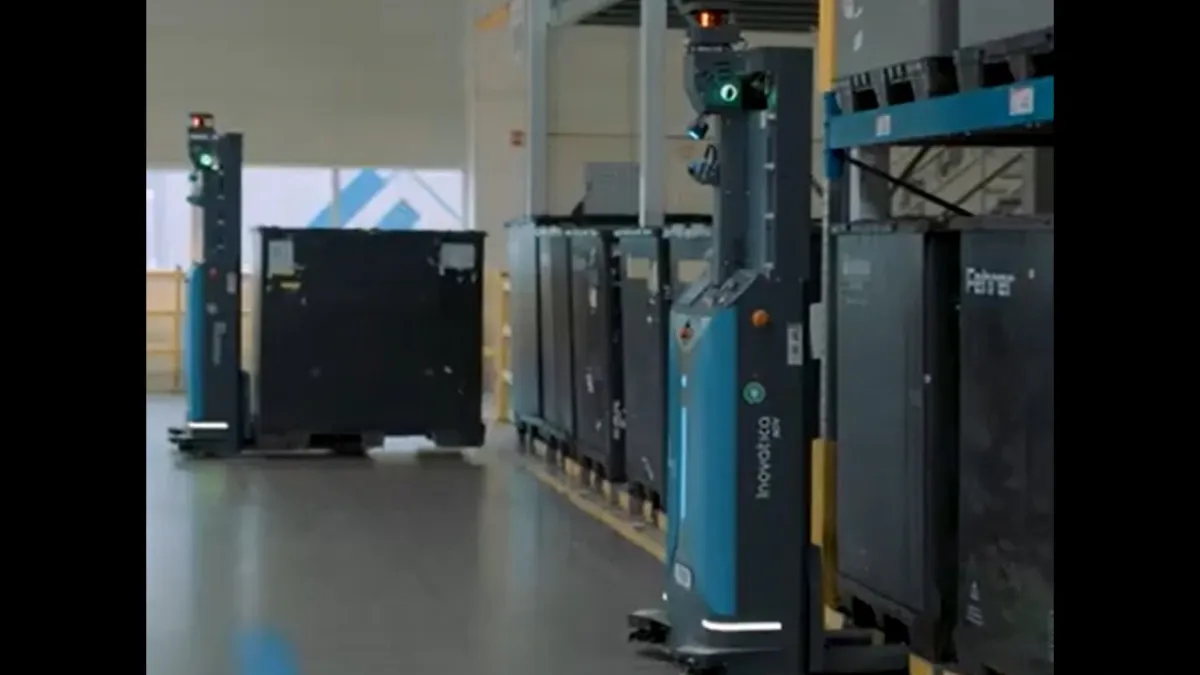

ST-1416 / ST-1430 w realnym procesie
Roboty obsługujące transport wewnętrzny w zakładzie Magna.
Poznaj wdrożenieDobór do procesu
Co sprawdzić przed wyborem?
Trasa i stanowiska
Szerokości przejazdów, geometria poboru i odkładania oraz ruch w hali.
Rytm i integracja
Liczba zleceń, okna ładowania i sposób wywoływania transportu.
Dane do doboru rozwiązania
Parametry techniczne ST-1430
Ładunek i praca
| Nazwa produktu | Autonomiczny wózek widłowy |
|---|---|
| Typ operacji | Autonomiczny / ręczny |
| Typ palety | Paleta otwarta |
| Maksymalny udźwig | 1400 kg |
| Odległość do środka ciężkości ładunku | 600 mm |
| Standardowa wysokość podnoszenia | 3000 mm |
| Prędkość jazdy (pełne obciążenie / bez obciążenia) | 1,3 / 1,5 m/s |
| Składowanie klatek | Opcja |
| Składowanie palet | Opcja |
Wymiary i warunki w hali
| Waga (bez / z baterią) | 680 / 740 kg |
|---|---|
| Wymiary wózka widłowego (dł. x szer. x wys.) (1416/1430) | 1722 x 951 x 2064/2234 mm |
| Wymiary wideł (dł. x szer. x wys.) | 1220 x 180 x 70 mm |
| Szerokość zewnętrzna wideł | 555 / 570 / 680 mm |
| Zakres temperatury otoczenia | 0°C do 50°C |
| Zakres wilgotności otoczenia | 10% do 90%, ciśnienie normalne, brak kondensacji |
| Przejezdność (nachylenie / próg / szczelina) | <5% / 5 mm / 15 mm |
Nawigacja i bezpieczeństwo
| Typ nawigacji | Laser SLAM |
|---|---|
| Dokładność pozycjonowania nawigacji | ±10 mm |
| Dokładność kąta nawigacji | ±0,5° |
| Liczba lidarów | 1x P+F + 3 (2x SICK, 1x OLEI) |
| Wi-Fi roaming | Standard |
| Unikanie przeszkód 3D | Opcja |
| Rozpoznawanie palet | Opcja |
| Rozpoznawanie palet na regałach | Opcja |
| Wyświetlacz HMI | Standard |
| Przycisk awaryjny (E-stop) | Standard |
| Sygnalizacja dźwiękowa i świetlna | Standard |
| Droga hamowania (1 m/s / 1,5 m/s) | 0,3 m / 0,5 m |
| Ochrona laserowa 360° | Standard |
| Ochrona wysokości wideł | Standard |
| ISO 3691-4 | Standard |
| EMC / ESD | Standard |
| UN38.3 | Standard |
Bateria i ładowanie
| Specyfikacja baterii | 24 V / 180 Ah (LiFePO4) |
|---|---|
| Czas pracy na baterii | do 10 h |
| Czas ładowania (10% do 80%) | 2 h |
| Metoda ładowania | Ręczna / Automatyczna |
Konfiguracja i objaśnienia wymiarów

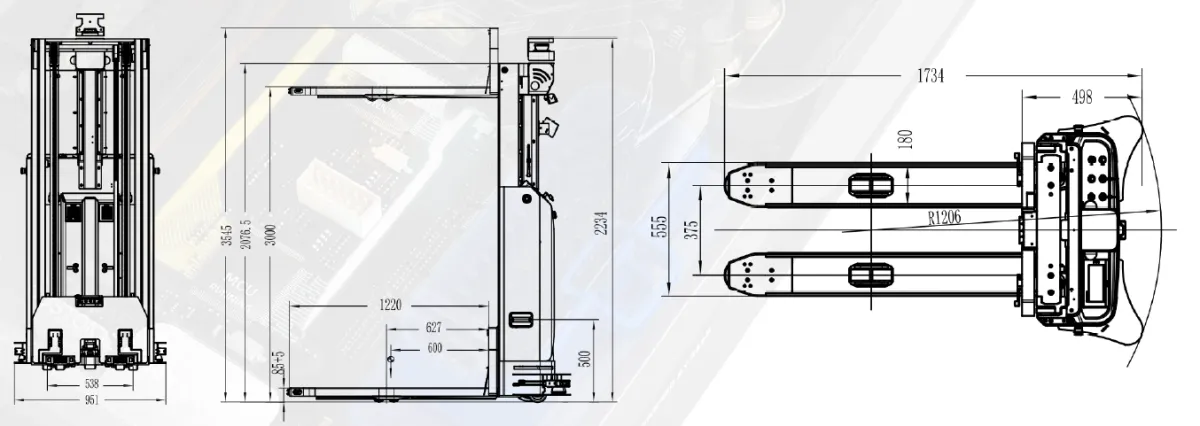

Rysunek i model 3D przedstawiają wariant z podnoszeniem 3000 mm. Symbol Wa oznacza promień skrętu wymagający potwierdzenia dla zamawianej konfiguracji.
Przed wyborem ST-1430
Ile kosztuje wdrożenie ST-1430?
Budżet obejmuje pojazdy, integrację z procesem, oprogramowanie, przygotowanie infrastruktury i zakres wsparcia. Wycena wymaga informacji o nośniku, trasie i wydajności. Co wpływa na cenę AGV?
Jak sprawdzić dopasowanie do zakładu?
Zacznij od opisu transportu i danych nośnika. Wspólnie określimy wymagania stanowisk, trasy, bezpieczeństwa i integracji. Opisz proces
