Nośnik i ładunek
Konstrukcja, wymiary i stan nośnika oraz masa i środek ciężkości ładunku.
Wózek do składowania

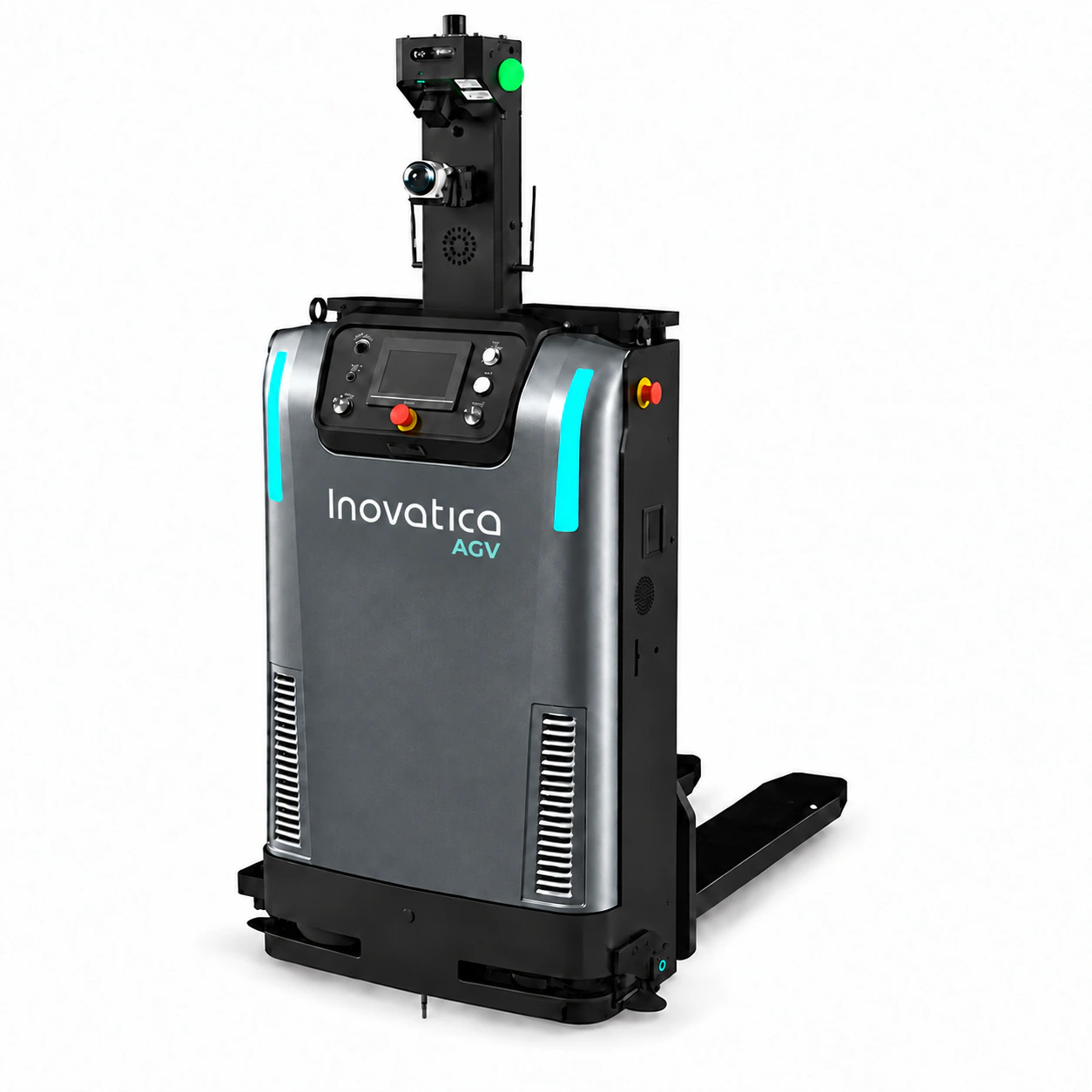

ST-1016-OMNI — wózek do składowania
1 / 3 ST-1016-OMNI · model 3DPrzeciągnij, aby obrócić · przybliż gestem
Ładowanie modelu 3D… Dobór do procesu
Co sprawdzić przed wyborem?
Trasa i stanowiska
Szerokości przejazdów, geometria poboru i odkładania oraz ruch w hali.
Rytm i integracja
Liczba zleceń, okna ładowania i sposób wywoływania transportu.
Dane do doboru rozwiązania
Parametry techniczne ST-1016-OMNI
Ładunek i praca
| Nazwa produktu | ST-1016-OMNI |
|---|---|
| Typ operacji | Nawigacja automatyczna |
| Typ palety | Paleta otwarta |
| Nominalny udźwig | 1000 kg |
| Odległość do środka ładunku | 600 mm |
| Standardowa wysokość podnoszenia | 1600 mm |
| Prędkość jazdy (pełne obciążenie / bez obciążenia) | 1,0 / 1,5 m/s |
| Składowanie klatek | Opcja |
| Składowanie palet | Opcja |
| Listwa zderzakowa | Standard |
Wymiary i warunki w hali
| Waga (z baterią) | 800 kg |
|---|---|
| Wymiary wózka (dł. x szer. x wys.) | 1705 x 1000 x 1995 mm |
| Wymiary wideł (dł. x szer. x wys.) | 1220 x 210 x 60 mm |
| Szerokość zewnętrzna wideł | 620 / 680 mm |
| Minimalny promień skrętu | 1415 mm |
| Zakres temperatury i wilgotności | TEMP: 0°C do 50°C / RH: 10% do 90%, bez kondensacji |
| Przejezdność (nachylenie / próg / szczelina) | <5% / 10 mm / 30 mm |
| Szerokość korytarza do składowania pod kątem prostym, paleta 1000x1200 (1200 wzdłuż wideł) | 1994 + 200 mm |
| Szerokość korytarza do składowania pod kątem prostym, paleta 800x1200 (1200 wzdłuż wideł) | 1910 + 200 mm |
| Szerokość korytarza do składowania pod kątem prostym, paleta 1000x1000 (1000 wzdłuż wideł) | 1924 + 200 mm |
Nawigacja i bezpieczeństwo
| Typ nawigacji | Laser SLAM |
|---|---|
| Dokładność pozycjonowania nawigacji | ±10 mm |
| Dokładność kąta nawigacji | ±1° |
| Liczba lidarów | 1 (FREE H1 / P+F R2000) + 3 (FREE C2) |
| Wi-Fi roaming | Standard |
| Unikanie przeszkód 3D | Opcja |
| Rozpoznawanie palet | Standard |
| Wyświetlacz HMI | Standard |
| Przycisk awaryjny (E-stop) | Standard |
| Sygnalizacja dźwiękowa i świetlna | Standard |
| Droga hamowania (1 m/s / 1,5 m/s) | ≤30 cm / ≤50 cm |
| Ochrona laserowa 360° | Standard |
| Ochrona wysokości wideł | Standard |
| ISO 3691-4 | Standard |
| EMC | Standard |
| UN38.3 | Standard |
Bateria i ładowanie
| Specyfikacja baterii | 48 V / 106 Ah (litowo-żelazowo-fosforanowa) |
|---|---|
| Czas pracy na baterii | 10 do 12 h |
| Czas ładowania (10% do 80%) | 1 h |
| Metoda ładowania | Ręczna / Automatyczna |
| Rozpoznawanie palet wysokiego składowania | Opcja |
Konfiguracja i objaśnienia wymiarów
Wariant z podnoszeniem 1600 mm: gabaryty nominalne 1705 × 1000 × 1995 mm, długość wideł 1220 mm. Symbole h i l oznaczają wymiary częściowe zależne od konfiguracji; wymagają potwierdzenia przy doborze stanowiska.
Przed wyborem ST-1016-OMNI
Ile kosztuje wdrożenie ST-1016-OMNI?
Budżet obejmuje pojazdy, integrację z procesem, oprogramowanie, przygotowanie infrastruktury i zakres wsparcia. Wycena wymaga informacji o nośniku, trasie i wydajności. Co wpływa na cenę AGV?
Jak sprawdzić dopasowanie do zakładu?
Zacznij od opisu transportu i danych nośnika. Wspólnie określimy wymagania stanowisk, trasy, bezpieczeństwa i integracji. Opisz proces
