Bramy, które nie zamykają się na wózku

Zakład produkcyjny potrzebował rozwiązania, które zapobiegnie zamykaniu się automatycznych bram segmentowych na wózkach manewrujących jeszcze w rejonie przejazdu. Inovatica AGV wdrożyła lokalny system pozycjonowania UWB obejmujący sześć bram i 13 wózków widłowych. Montaż i uruchomienie zajęły cztery dni robocze, a system pracuje nieprzerwanie od grudnia 2025 roku bez zmian w konfiguracji sprzętowej.

Wyzwanie

Bramy segmentowe w halach produkcyjnych zamykają się automatycznie — po upływie zadanego czasu albo po przejeździe pojazdu. Problem pojawia się wtedy, gdy wózek widłowy manewruje w rejonie bramy, cofa się, czeka na zwolnienie miejsca albo wjeżdża z ładunkiem wystającym poza obrys. Brama zaczyna się opuszczać, a operator dowiaduje się o tym w momencie, w którym jest już za późno.

Konsekwencje są dwojakie. Uszkodzenia bram i masztów wózków to koszt bezpośredni i przestój bramy do czasu naprawy. Znacznie ważniejsze jest to, że każde takie zdarzenie odbywa się w bezpośrednim sąsiedztwie operatora.

Standardowe zabezpieczenia bram — fotokomórki i listwy krawędziowe — reagują na obiekt, który już znajduje się w świetle bramy. Nie wiedzą natomiast, że wózek dopiero podjeżdża, że stoi dwa metry obok i za chwilę ruszy ani że wraca po drugą paletę. Reagują na fakt, nie na sytuację.

Podejście

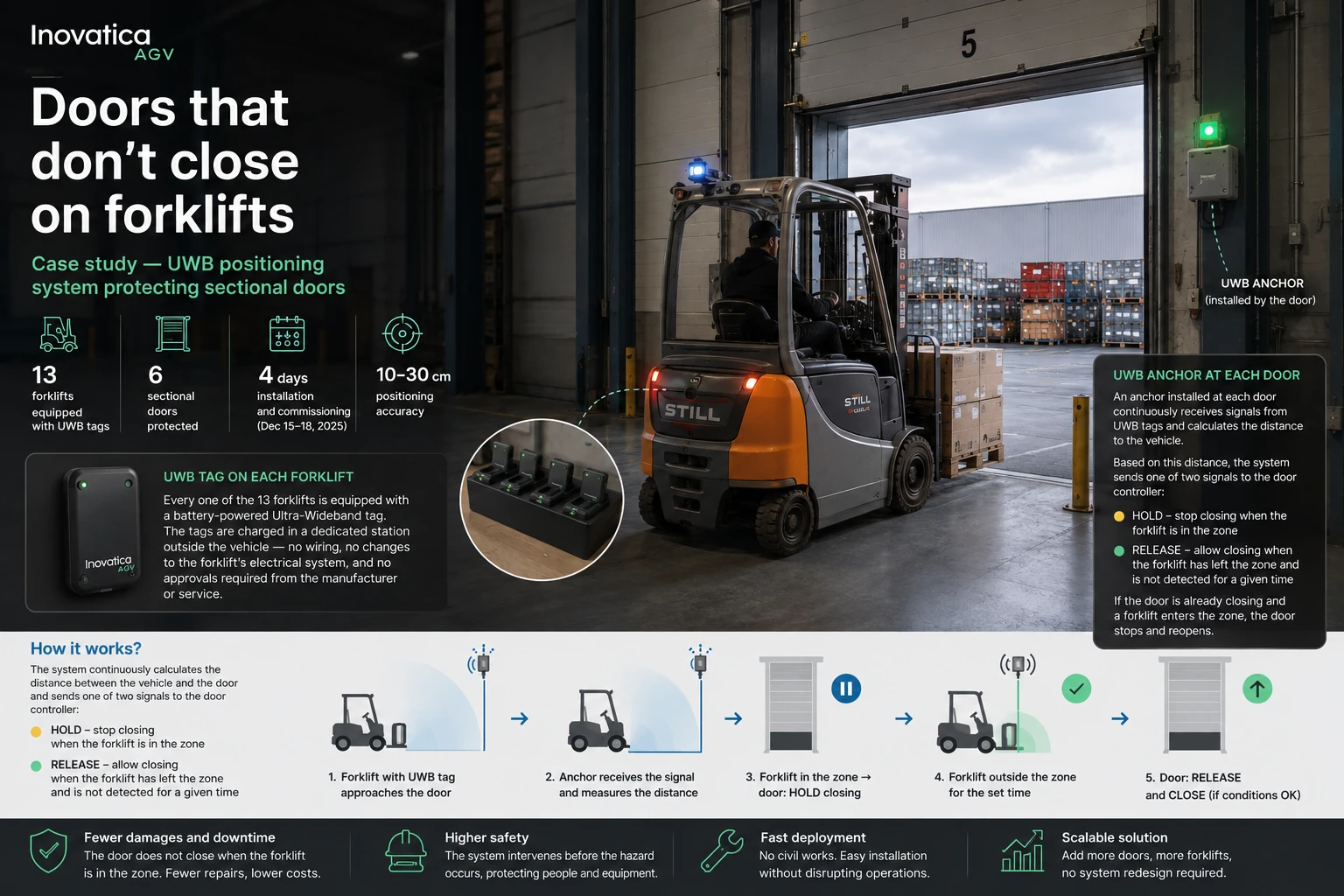

Zamiast dokładać kolejne czujniki w samej bramie, odwróciliśmy problem: to pojazd informuje bramę o swojej obecności.

Każdy z 13 wózków otrzymał akumulatorowy tag pracujący w technologii Ultra-Wideband. Tagi są ładowane w dedykowanej stacji poza pojazdem, dlatego montaż nie wymaga okablowania, ingerencji w instalację elektryczną wózka ani uzgodnień z jego producentem lub serwisem.

Przy każdej z sześciu bram zamontowano kotwicę UWB, która stale odbiera sygnały tagów i wylicza odległość pojazdu od przejazdu. Na tej podstawie system wysyła do istniejącego sterownika bramy jeden z dwóch sygnałów:

• HOLD: wstrzymaj zamykanie, gdy oznakowany wózek znajduje się w zdefiniowanej strefie.
• RELEASE: zezwól na zamknięcie, gdy wózek opuścił strefę i nie został wykryty przez zadany czas.

Jeżeli brama już się opuszcza, a w strefie pojawi się wózek, brama zatrzymuje ruch i wraca do góry.

Decyzje projektowe ważne w codziennej pracy

• Każda brama działa niezależnie. Sześć bram to sześć autonomicznych zestawów sterujących. Awaria jednego punktu nie unieruchamia pozostałych, a rozbudowa o kolejną bramę nie wymaga ingerencji w systemy już działające.
• System nie korzysta z infrastruktury IT zakładu. Komunikacja odbywa się lokalnie, między kotwicą a skrzynką sterującą przy bramie. Rozwiązanie nie zależy od zakładowej sieci Wi-Fi ani od serwerów klienta, co usuwa całą klasę potencjalnych awarii i upraszcza uzgodnienia wdrożeniowe.
• Zasięg obejmuje obie strony przejazdu. Kotwice zamontowano na wysokości od dwóch do czterech metrów, tak aby sygnał tagu był odbierany również wtedy, gdy wózek znajduje się na zewnątrz hali i dopiero zbliża się do wjazdu.

Przy bramie o największym natężeniu ruchu dodano sygnalizację świetlną informującą o ruchu bramy — dla pieszych oraz pojazdów bez tagu UWB.

Dlaczego nie pętla indukcyjna albo skaner laserowy?

Pętla indukcyjna wykrywa masę metalu nad wyznaczonym wycinkiem posadzki. Odpowiada na pytanie, czy coś znajduje się dokładnie w danym miejscu, ale nie określa położenia pojazdu w pobliżu ani tego, co za chwilę zrobi. Wózek stojący dwa metry obok bramy, cofający w celu poprawienia ustawienia palety albo zbliżający się z zewnątrz pozostaje niewidoczny do momentu, w którym znajdzie się bezpośrednio nad pętlą. Jej montaż wymaga również nacięcia posadzki, a pojedyncza pętla obsługuje jedną stałą strefę.

Skaner laserowy jest bliższym odpowiednikiem, ale wymaga linii wzroku. Nie wykryje wózka nadjeżdżającego zza ściany, regału czy stojącej naczepy. Nie odróżnia również pojazdu od odstawionej palety, co w praktyce może oznaczać bramę pozostającą otwartą do czasu usunięcia przeszkody. Żadne z tych rozwiązań nie rozpoznaje konkretnego pojazdu, dlatego nie umożliwia logiki opartej na jego tożsamości.

Obie technologie mają jednak przewagę, której UWB nie ma: działają dla każdego pojazdu, również bez dodatkowego wyposażenia. Dlatego przy bramie o największym natężeniu ruchu system uzupełniono o sygnalizację świetlną.

Rozwiązania te pracują w różnych warstwach. Fotokomórki, listwy krawędziowe i skanery pozostają warstwą ochronną reagującą na obiekt znajdujący się w świetle bramy. UWB działa wcześniej — informuje bramę o zbliżającym się pojeździe, zanim ten znajdzie się w przejeździe. Celem nie jest zastąpienie zabezpieczeń, lecz ograniczenie liczby sytuacji, w których muszą one zadziałać.

Przebieg wdrożenia

Każda brama została przetestowana indywidualnie w sześciu scenariuszach:

• zatrzymanie zamykania przy tagu znajdującym się w strefie,
• zwolnienie bramy po opuszczeniu strefy przez tag,
• zatrzymanie i podniesienie bramy będącej już w ruchu,
• poprawność komunikacji z istniejącym sterownikiem bramy,
• poprawność działania sygnalizacji świetlnej,
• prawidłowy start systemu po zaniku i powrocie zasilania.

Testy prowadzono zarówno od strony wnętrza hali, jak i z zewnątrz. Od uruchomienia system pracuje nieprzerwanie, bez zmian w konfiguracji sprzętowej.

Zakres

• 13 akumulatorowych tagów UWB zamontowanych na wózkach widłowych,
• 6 kotwic UWB z uchwytami,
• 6 niezależnych skrzynek sterujących połączonych z istniejącymi sterownikami bram,
• sygnalizacja świetlna przy jednej bramie o wysokim natężeniu ruchu,
• dokładność pozycjonowania 10–30 cm.

Istotne zastrzeżenie

System steruje logiką zamykania bramy na podstawie pozycji pojazdu. Nie zastępuje fabrycznych zabezpieczeń bramy ani elementów systemu bezpieczeństwa funkcjonalnego. Fotokomórki, listwy krawędziowe i pozostałe układy ochronne pozostają w niezmienionej postaci i nadal pełnią swoją dotychczasową funkcję. Rozwiązanie ogranicza liczbę sytuacji, w których zabezpieczenia te muszą zadziałać.

Dlaczego architektura skaluje się poza jeden zakład

Rozwiązanie nie wymaga ingerencji w posadzkę, nie zależy od infrastruktury sieciowej zakładu i integruje się z istniejącymi sterownikami bram. Skaluje się w obu wymiarach: kolejne bramy i kolejne pojazdy można dodawać bez przebudowy urządzeń już pracujących.

Ta sama architektura może obsługiwać inne zastosowania oparte na pozycji pojazdu — strefy ograniczonej prędkości, dojazdy do skrzyżowań z ruchem pieszym oraz sterowanie oświetleniem lub wentylacją w rejonie pracy wózków.

Czy masz ten sam problem?

Jeżeli w Twoim zakładzie bramy segmentowe pracują w rejonie ruchu wózków widłowych, Inovatica AGV może przygotować analizę wykonalności obejmującą przegląd bram i tras przejazdu, dobór liczby kotwic i tagów oraz zakres integracji z istniejącymi sterownikami. Analiza kończy się konkretnym zakresem projektu i wyceną.

Materiał opublikowany za zgodą klienta w formie zanonimizowanej.
